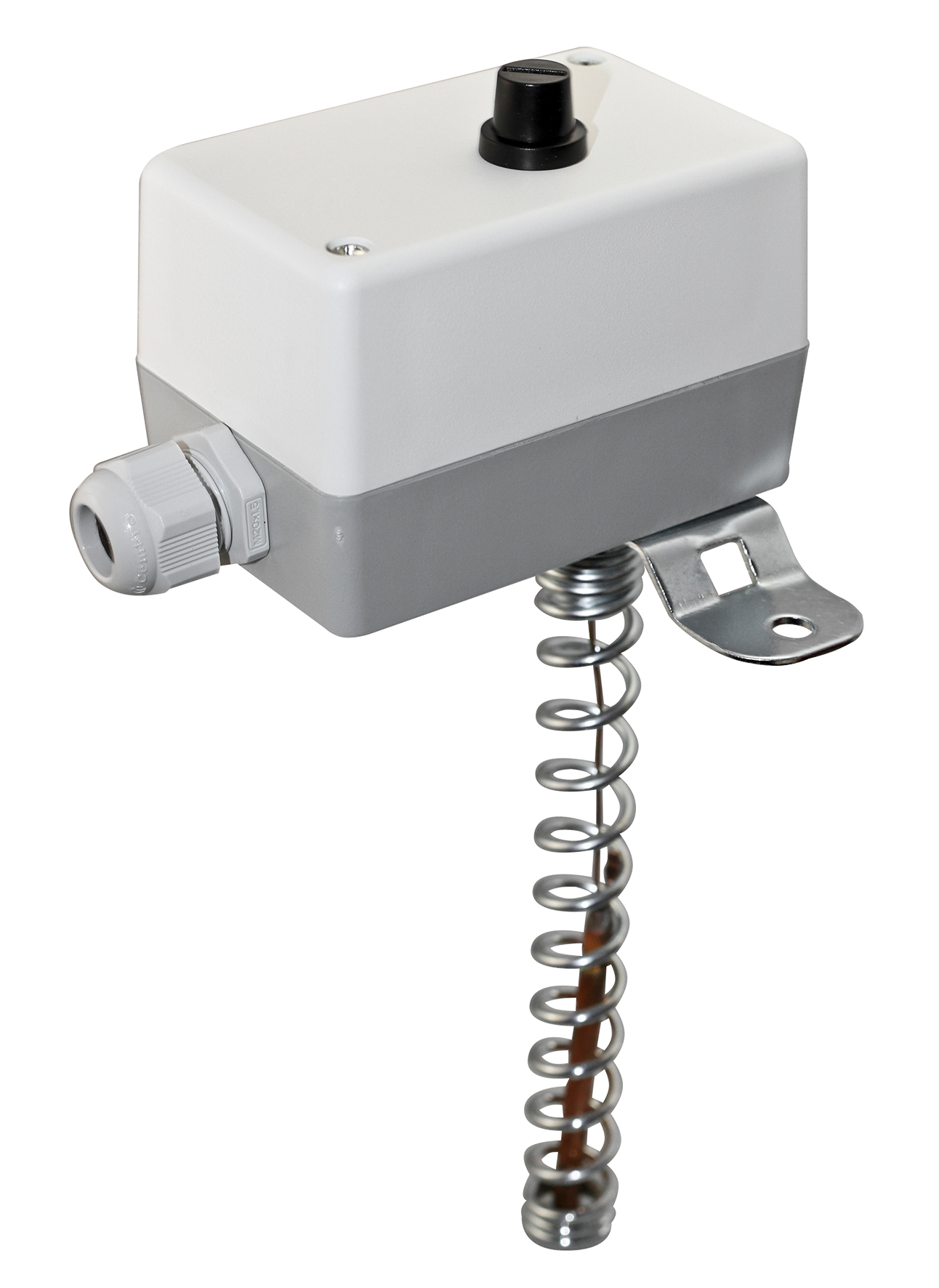

TZ inkl. Schutzwendel
Kanaltemperaturregler, einstufig
Anwendung
Der TZ ist ein Kanaltemperaturregler zur Regelung, Überwachung und Begrenzung der Luft und nicht aggressiven, gasförmigen Medien, in der Heizungs-, Lüftungs- und Klimatechnik.
Technische Daten
| Schaltvermögen: | TZ: 15 (8) A; 24... 250V AC TZ090U: 250V AC, 16A ohmsche Last, 6A induktive Last TZR6585: 250V AC, 16A ohmsche Last, 0,5A indukt. Last |
| Kontakt: | staubgekapselter Schaltblock als potentialfreier Umschalter (Wechsler) |
| Gehäuse: | Werkstoff ABS (Acrylnitril-Butadien-Styrol) glasfaserverstärkt |
| Abmaße: | 108 x 70 x 72mm |
| Gehäusetemperatur: | -35°...+65°C |
| Umgebungstemperatur: | -20°...+70°C |
| Einbaulänge: | 190 mm |
| Prozessanschluss: | mittels Schutzwendel (ist im Lieferumfang enthalten) |
| Elektrischer Anschluss: | 0,14 - 1,5 mm² über Schraubklemmen |
| Schutzklasse: | I (nach EN 60 730) |
| Schutzart: | IP 54 (nach IEC 529) oder IP 65 (nach IEC 529) |
| Normen: | CE-Konformität EMV Richtlinie 2004/108/CE Niederspannungsrichtlinie 2006/95/CE |
| Prüfungen: | TÜV, DIN 3440 (STB 112 299, TR 110497, TR/STB 112 199) |
| Funktion: | |
| TR/TW: | Kontakte 2-3 öffnen bei Temperaturanstieg auf den eingestellten Wert. |
| STB: | Kontakte 2-1 öffnen bei Temperaturanstieg auf den eingestellten Wert. Eine Wiederinbetriebnahme ist erst nach Abkühlen um ca. 15K - 20K durch Betätigen der Rückstelltaste möglich. |
