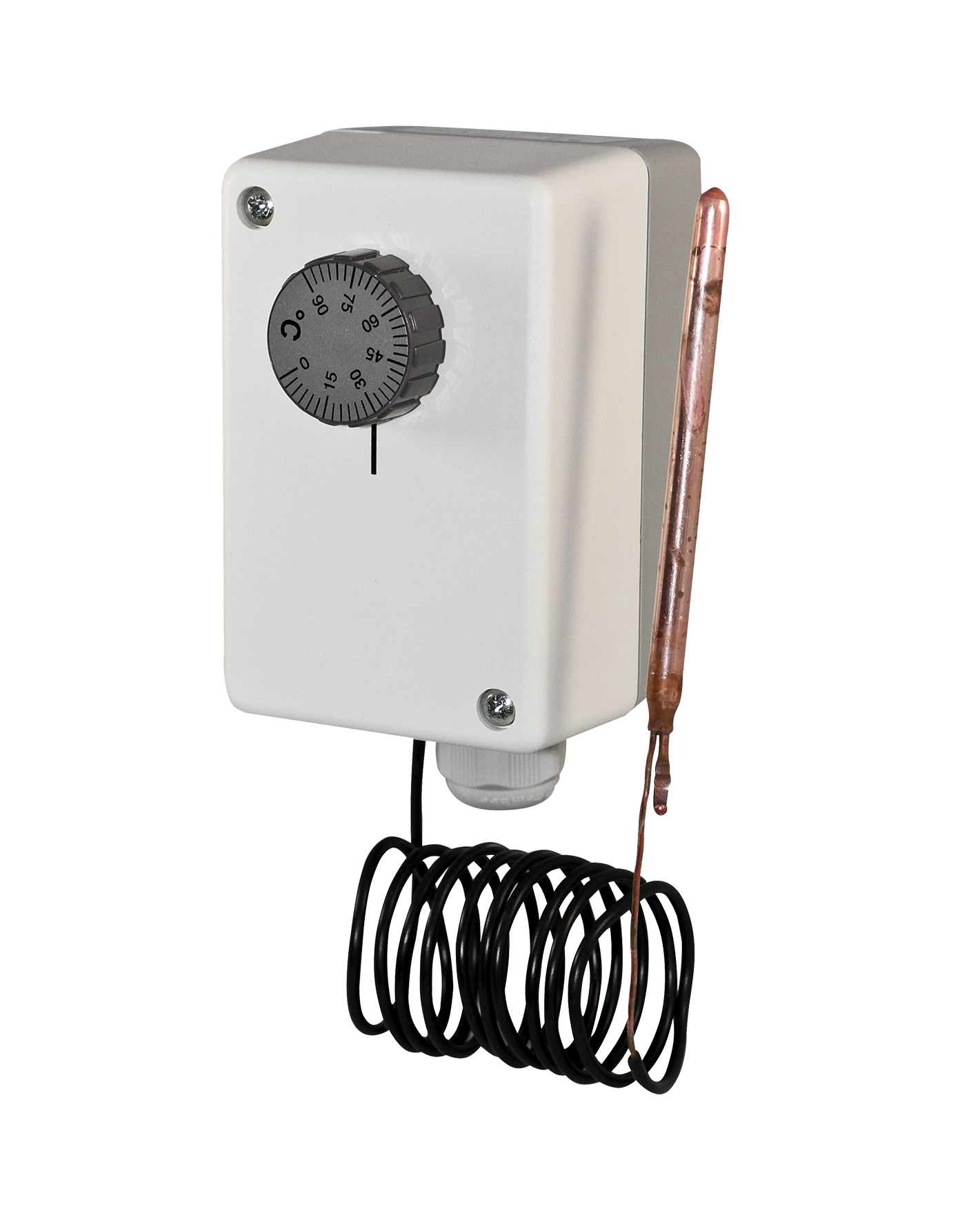

TC060, TC090
Temperaturregler, einstufig, mit Fernfühler
Anwendung
Der TC060, TC090 ist ein Temperaturregler zur Regelung und Überwachung von Flüssigkeiten oder nicht aggressiven Gasen in der Heizungs-, Lüftungs- und Klimatechnik sowie im Maschinen- und Apparatebau.
Technische Daten
| Schaltvermögen: | 250V AC, 16A ohmsche Last, 10A induktive Last 15-30 VDC ± 20% bei Ausgang 4...20mA |
| Kontakt: | staubgekapselter Schaltblock als einpoliger, potentialfreier Umschalter (Wechsler) |
| Gehäuse: | Werkstoff ABS (Acrylnitril-Butadien-Styrol)
glasfaserverstärkt, Unterteil: Farbe grau
(ähnlich RAL 7038) Oberteil: Farbe weiß (ähnlich RAL 9010), M 20 x 1,5 |
| Abmaße: | 108 x 70 x 72mm |
| Gehäusetemperatur: | -10°...+65°C |
| Umgebungstemperatur: | -40°...+70°C |
| Fühler: | Kupferrohr, Kapillarlänge 1,5m mit PVCSchutzschlauch Ø 6,8 mm |
| Einbaulänge: | in Tauchhülsen 8 x 0,5 mm, 200 mm z.B. TH-ms-30/14, Zubehör siehe Tabelle |
| Elektrischer Anschluss: | 0,14 - 2,5 mm² über Schraubklemmen |
| Schutzklasse: | I (nach EN 60 730) |
| Schutzart: | IP 54 (nach IEC 529) |
| Normen: | CE-Konformität EMV Richtlinie 2004/108/CE Niederspannungsrichtlinie 2006/95/CE |
| Funktion: | |
| Heizen: | 2-3 verdrahten |
| Kühlen: | 2-1 verdrahten |
