FB …
Feldbusgerät mit digitalen und analogen Ein-/Ausgängen, RS485 Schnittstelle
Anwendung
Das FB…ist ein Feldbusmodul zum Aufbau verteilter Systeme (Feldbussysteme) in der Industrie, Gebäudetechnik und HLK. Diese Geräte können zentral und dezentral angeordnet werden und mittels Schnittstelle RS485 und Modbus®-RTU / S-Bus von unseren Steuer- und Regelgeräten R01.8DI / R02 und anderen zentralen CPU´s (DDC, SPS, PC) bzw. mit unseren Raumbediengeräten Tauris / Leonis gelesen und beschrieben werden. Je nach Applikation kommen verschiedene digitale und analoge Ein-/ und Ausgänge zum Einsatz.
Technische Daten
| Versorgungsspannung: | 24V DC ±20% |
| Leerlaufstrom: | 20mA |
| max. Stromaufnahme: | siehe Tabelle |
| Busprotokoll: | RS485, Modbus®-RTU / S-Bus |
| Eingang digital: | 24V DC, 5mA |
| Eingang analog: | PT100/1000: MB: -100...+500°C, Auflösung0,1°C, NI1000, NI1000 TK5000, T1S und Widerstand 0...10V (Auflösung 1mV) 4...20mA (Auflösung 1µA) |
| Ausgang digital: | Open Collector, 30VDC 0,7 A , kurzschlussfest Relais 230V AC / 5A ohmsche Last 230V AC / 0,5 A cos phi 0,4 |
| Ausgang analog: | 0...10V (Einheit 1mV) max. 5mA max. 10mA
bei Modul FB4DI.4AO-U.M.S 4...20mA (Einheit
1µA) |
| Ausgang analog/digital: | Triac/PWM 12-250V, AC 0,5A programmierbar
als Digitalausgang oder PWM in Prozenten
Ein-Ausgänge Kombination siehe Preisliste Andere Ein- und Ausgangskombinationen auf Anfrage |
| Umgebungstemperatur: | -10...+50°C |
| Genauigkeit: | < 0,1 % |
| Auflösung analog: | 0,1°C |
| EMV: | nach EN 61326 |
| Klemmen: | Steckklemmen bis 1,5mm² |
| Gehäuse: | 45mm Reiheneinbausystem 5 TE: BxHxT 88x90x58 mm, 9 TE: BxHxT 158x90x58mm |
| Montage: | Hutschiene TS35 |
| Luftfeuchte: | < 95% r.H. nicht kondensierend |
| Schutzart: | IP20, Normen: CE Konformität |

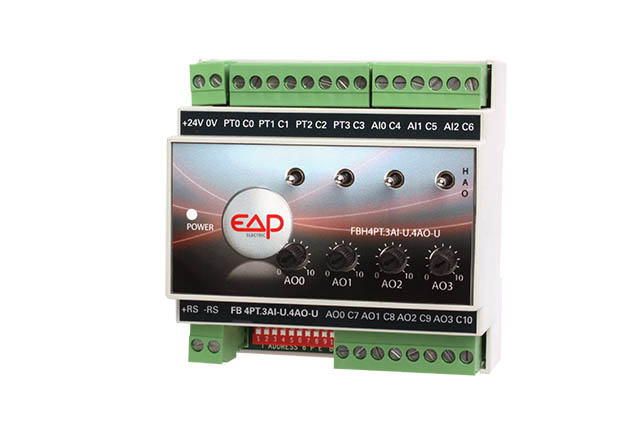

FBH4PT/NI.3AI-U.4AO-U.M.S.
