HFTM
Hülsentemperaturfühler mit Messumformer, mit aktivem Ausgang
Anwendung

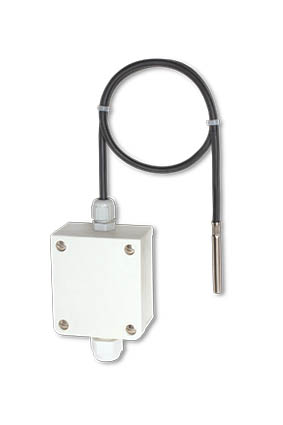

Der HFTM ist ein Hülsentemperaturfühler mit abgesetztem Messumformer im Gehäuse IP65 mit Schnellverschlussschrauben. Zur Erfassung der Temperatur von flüssigen und gasförmigen Medien. z.B. Verwendung in flüssige Medien mit Tauchhülsen.
Technische Daten
| Spannungsversorgung: | 0-10V 24V AC/DC , 4...20mA 24V DC ±20% |
| Sensor: | PT1000 DIN EN 60751 Klasse A |
| Messbereiche: | mit Dip Schalter einstellbar, siehe Tabelle |
| Umgebungstemperatur: | Messumformer -30 ... +60°C |
| Schaltungsart: | 2-Leiteranschluss |
| Schutzrohr (Fühlerhülse): | Edelstahl, 1.4571, V4A, Ø = 6mm, Nennlänge NL=50mm (optional andere Abmessungen) |
| Anschlusskopf: | aus Kunststoff, Werkstoff Polyamid, 30% glaskugelverstärkt, mit Schnell verschlussschrauben, Farbe reinweiß (ähnlich RAL9010) |
| Abmaße: | 70 x 62 x 37mm |
| Anschlussleitung: | 2m (optional auch andere Längen und
Messbereiche) Werkstoff: - 50 ... +180°C Silikon, SiHF, 2x0,25 mm² optional: - 50 ... +220°C Teflon, Li-6Y6Y-0Z, 2x1,0 mm², - 50 ... +350°C Glasseide/VA-Geflecht |
| Kabelverschraubung: | M16, mit Zugentlastung |
| Elektrischer Anschluss: | 0,14 - 1,5 mm² ü. Schraubklemmen a. Platine |
| Feuchte: | < 95 % r. H., nicht kondensierende Luft |
| Schutzklasse: | III (nach EN 60 730) |
| Schutzart: | IP 65 (nach IEC 529) |
