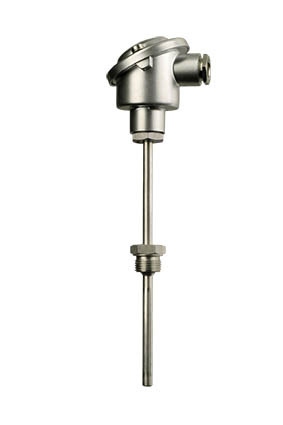

ESTMH B
Einschraubtemperaturmessumformer mit Halsrohr, mit aktivem Ausgang
Anwendung
Der ESTMH B ist ein Einschraubtemperaturmessumformer mit Halsrohr und auswechselbarem Einsatz. mit Gehäuse Form B, Werkstoff Aluminium, Schutzart IP54. Zur Erfassung der Temperatur von flüssigen und gasförmigen Medien. Der Einsatz erfolgt in Rohrleitungen, in der Heizungstechnik, in Speichern, Fernwärmekompaktstationen, Warm und Kaltwasseranlagen, Öl-, Schmierkreislaufsystemen, im Maschinen-, Apparate- und im Anlagenbau sowie im gesamten Industriebereich.
Technische Daten
Spannungsversorgung: | 24V DC ±20% |
Sensor: | PT100, DIN EN 60571, Klasse B |
Messbereiche: | 0...+150°C (optional andere Messbereiche max. -50...+250°C) |
Umgebungstemperatur: | Messumformer -30 ... +70°C |
Schaltungsart: | 3-Leiteranschluss |
Prozessanschluss: | Einschraubgewinde mit G 1/2“ |
Halsrohrlänge: | 80 mm (optional andere Längen) |
Schutzrohr: | Edelstahl, 1.4571, V4A, Ø = 8mm |
Anschlusskopf: | Form B, Werkstoff Aluminium Farbe weißaluminium (ähnlich RAL 9006) M 20 x 1,5 |
Elektrischer Anschluss: | 0,14 - 1,5 mm² über Schraubklemmen |
Isolationswiderstand: | ≥ 100 MΩ, bei 20 °C (500V DC) |
Feuchte: | < 95 % r. H., nicht kondensierende Luft |
Schutzklasse: | III (nach EN 60 730) |
Schutzart: | IP 65 (nach IEC 529) |
