KFTF
Kanalfeuchte- Temperaturfühler aktiv optional mit passivem Sensor
Anwendung

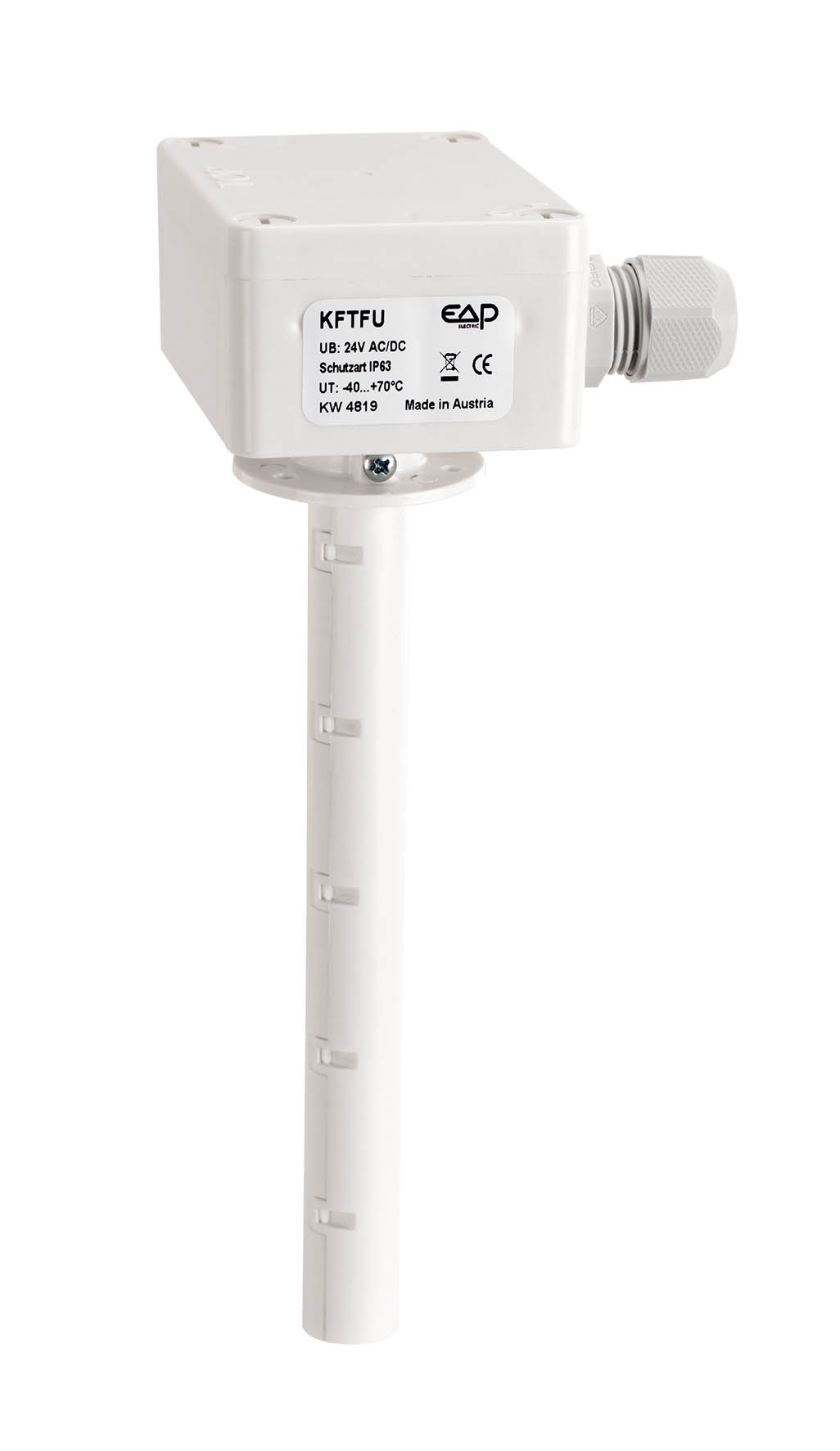

Der KFTF mit oder ohne Display ist ein Feuchte-/Temperaturfühler welcher die relative oder absolute Feuchte und die Temperatur der Luft misst. Er findet Anwendung in der Kälte-,Lüftungs-, Klima- und Reinraumtechnik, in Gewächshäusern und Hallen und wandelt die Messgrößen Feuchte und Temperatur in ein Normsignal 0-10 V oder 4…20mA um. Die Gehäuse sind für die Kanalmontage geeignet.
Technische Daten
Spannungsversorgung: | 24V AC/DC ± 20% bei Ausgang 0-10V 15-30 VDC ± 20% bei Ausgang 4...20mA |
Stromverbrauch: | 0-10V Ausführung 5mA |
Sensoren: | kapazitiver Feuchtesensor, betauungsfest, kleine Hysterese, hohe Langzeitstabilität |
Sensorschutz: | Membranfilter, austauschbar |
Messbereich Feuchte: | einstellbar: relative Feuchte 0...100% oder absolute Feuchte 0...80g/m³ |
Abweichung Feuchte: | relative Feuchte: ± 3% r.H. (20...80%); bei +20°C,
sonst ± 6% r.H. absolute Feuchte: ergibt sich aus Messfehlern der rel. Feuchte und Temperatur |
Ausgang Feuchte: | 0-10 V bei U-Variante 4...20mA bei I-Variante (muss angeschlossen sein, sonst kein T-Ausgangssignal) |
Messbereich Temperatur: | 0-10V oder 4-20mA voreingestellt auf -20...+80°C, andere Messbereiche einstellbar 0..+50°C, 0...+80°C, -35...+35°C, -50...+50°C, -35...+75°C passiver Sensor siehe Datenblätter |
Abweichung Temperatur: | ± 0,4K bei 20°C, abhängig vom Einbau |
Ausgang Temperatur: | 0-10 V oder 4...20mA oder Ohmwert |
Umgebungstemperatur: | -30...+60°C |
Anschlusskopf: | ABS/PC, Farbe reinweiß (ähnlich RAL9010), 4 Schnellverschluss-Schrauben |
Abmaße: | 81 x 55 x 35 mm zuzüglich PG |
Schutzrohr: | ABS/PC, Farbe reinweiß (ähnlich RAL9010), EL=160mm, Ø 16,5mm |

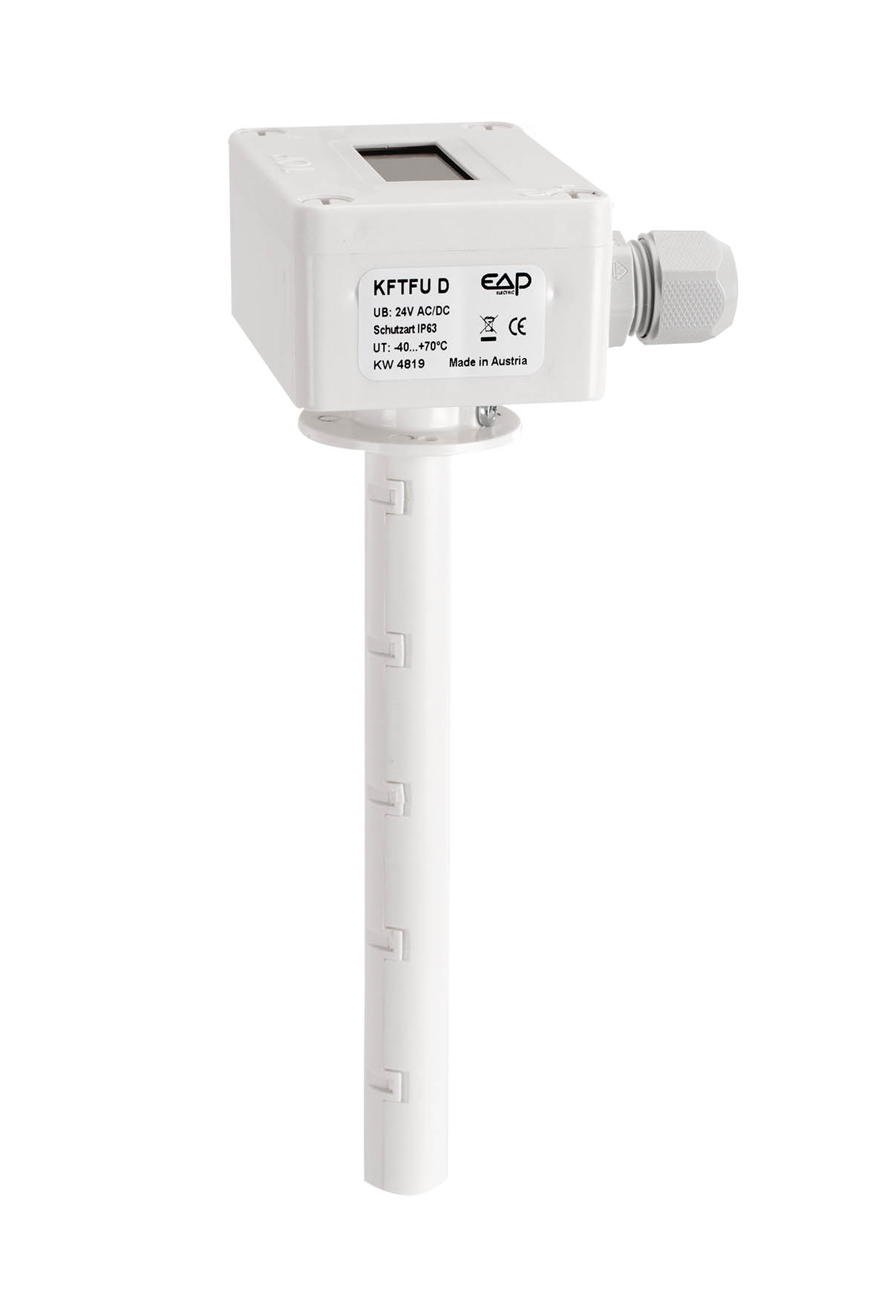

Display (optional): | LCD Anzeige |
Elektrischer Anschluss: | 2-, 3-, oder 4-Leiter (siehe Anschlussbild), 0,14- 1,5 mm² ü. Schraubklemmen auf Platine |
Kabelverschraubung: | M 16, mit Zugentlastung |
Prozessanschluss: | mittels Montageflansch ABS/PC (ist im Lieferumfang enthalten) |
Langzeitstabilität: | ± 1 %/ 10 Jahre |
Schutzklasse: | III (nach EN 60 730) |
Schutzart: | IP 65 (nach IEC 529) |
Normen: | CE-Konformität, elektromagnetische Verträglichkeit nach EN 61 326 +A1+A2, EMV Richtlinie 89/336/EWG |
