KCO2.T.RH.x RS485 – KLQ.T.RH RS485
Multifunktions-Kanalbusgeräte RS485
Anwendung
Das KCO2.T.RH.x RS485 oder KLQ.T.RH RS485 mit oder ohne Display Multifunktions-Kanalbusgerät dessen Signal über RS485 und mittels Modbus®-RTU kommuniziert, erfasst je nach Variante den CO2-Gehalt, die Temperatur und die relative/absolute Feuchte und/oder die Luftqualität der Luft.
Technische Daten
Spannungsversorgung: | 24V DC ± 10% |
max. Stromaufnahme:: | KCO2.T.RH 12mA (max. 60mA) , KCO2.T.RH.LQ
23mA (max. 80mA), KLQ.T.RH 18mA |
Busprotokoll: | RS485 Modbus RTU |
Konfigurationsmöglichkeit: | über DIP-Schalter (Adressnr, parity, Baud) |
Adressnummer: | 1 bis 63 (0 nicht erlaubt) |
Parity mode bei Modbus: | no parity, even parity, odd parity |
Übertragungsrate: | 4800, 9600, 19200, 38400 Baud |
CO2: | MB: 0...40000 ppm, Auflösung 1 ppm, Messfehler bei Autokalibrierung +-30 ppm +-3% |
Autokalibrierung CO2: | mittels Jumper deaktivierbar |
Manuelle Kalibrierung CO2: | mittels sauberer Luft und Kalibriertaste |
Temperatur: | MB: -50...+100°C, Auflösung 0,1°C, Messf. ± 0,3°C |
Luftqualität: | 1 LSB / 0...1000, 0 LSB saubere Luft 1000 LSB schlechte Luft |
Relative Feuchte: | MB: 0...100%, Auflösung 1%, Messfehler bei 20...80%, ± 3 % |
Absolute Feuchte: | 0,1 gr/m³ |
Umgebungstemperatur: | 0...+50°C |
Anschlusskopf: | ABS/PC, reinweiß (ähnlich RAL9010), 4 Schnellverschluss-Schrauben |
Abmaße: | 81 x 55 x 35 mm zuzüglich PG´s |
Schutzrohr: | ABS/PC, Farbe reinweiß (ähnlich RAL9010) KCO2.T.RH+x: EL = 165mm, Ø 28,5mm KLQ.T.RH: EL = 160mm, Ø 16mm |
Display (optional): | LCD Anzeige für T, RH, CO2, VOC mit verschiedenen Anzeigemodi |
Elektrischer Anschluss: | 0,14 - 1,5 mm² über Klemmen auf Platine |
Prozessanschluss: | mit Montageflansch ABS/PC (im Lieferumfang enthalten) |
Kabelverschraubung: | 2 x M16, mit Zugentlastung |
Schutzklasse: | III (nach EN 60 730) |
Schutzart: | Gehäuse IP 65, Sensor IP40 (nach IEC 529) |
![](https://www.eap-electric.at/wp-content/uploads/2021/08/KCO2.T.RH-RS485-D-5580-Kopie.jpg)
![](https://www.eap-electric.at/wp-content/uploads/2021/08/KCO2.T.RH-RS485-D-5580-Kopie.jpg)

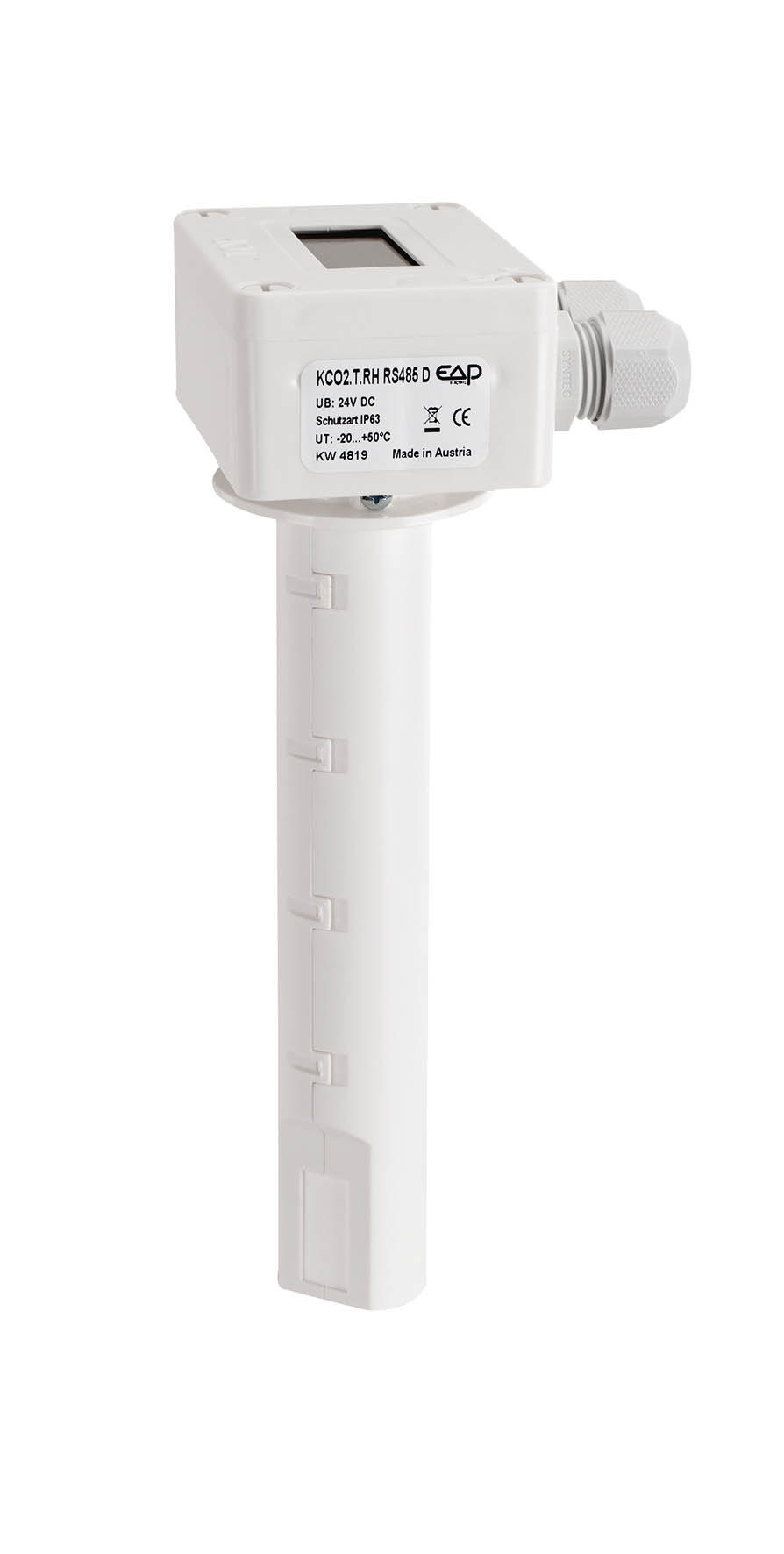

KC02.T.RH.LQ RS485
mit Display
