SL

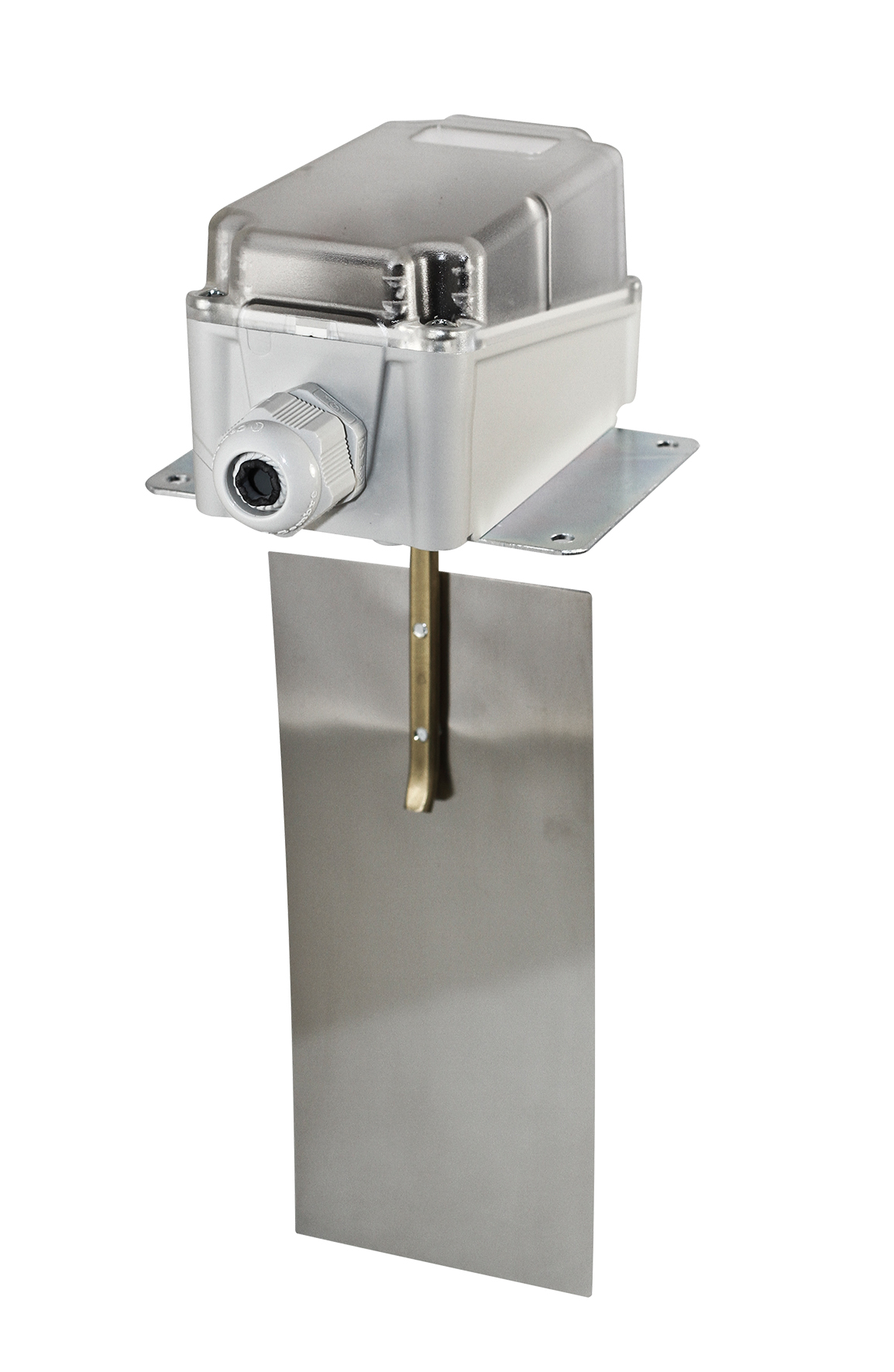

Windfahnenschalter, mechanisch mit Paddel
Anwendung
Der SL ist ein Windfahnenschalter zur Strömungsüberwachung von gasförmigen Medien in Luftkanälen, in Zu- oder Abluftgeräten von Ventilatoren oder Elektroheizregistern (auch bei verschmutzter, ölhaltiger Luft) oder als Durchflusswächter.
Technische Daten
| Schaltvermögen: | 15 (8) A; 24...250V AC |
| Kontakt: | staubgekapselter Mikroschalter als einpoliger, potentialfreier Umschalter, (Wechsler) |
| Gehäuse: | ABS Unterteil (Acrylnitril-Butadien-Styrol) V0, mit Polykarbonat-Deckel, Grundkörper Stahl verzinkt, Auslenkarm Messing |
| Gehäusetemperatur: | -40°...+85°C |
| Umgebungstemperatur: | -35°C...+85°C |
| Abmessungen: | 140 x 620 x 65mm |
| Schaltdifferenz: | > = 1 m/s |
| Paddel: | Edelstahl, V2A, 1.4301 |
| elektrischer Anschluss: | 0,14 - 1,5 mm² über Schraubklemmen |
| Schutzklasse: | I (nach EN 60 730) |
| Schutzart: | IP 65 (nach IEC 529) |
| Normen: | CE-Konfirmität, EMV Richtlinie 2004/108/CE, Niederspannungsrichtlinie 2006/95/CE |
| Funktion: | Kontakte 1-2 (rot-weiß) öffnen bei Strömungsabfall auf den eingestellten Wert. Kontakte 1-4 (rot-blau) schließen gleichzeitig und können als Signalkontakt verwendet werden. Das Gerät ist werkseitig auf den minimalen Abschaltwert eingestellt, durch Rechtsdrehen der Bereichsschraube kann dieser erhöht werden. |
| Montage: | Einbau senkrecht in einen waagrechten Luftkanal. Beruhigungsstrecke mindestens 5-facher Rohrdurchmesser vor und hinter der Fahne. Bei Luftgeschwindigkeiten > 5 m/s ist die Fahne an den markierten Stellen zu beschneiden. Dadurch erhöht sich der Mindestabschaltwert auf ca. 2,5 m/s bzw. der Mindesteinschaltwert auf ca. 4 m/s. |
