PM/PH
Druckschalter für die Überwachung von flüssigen und gasförmigen Medien
Anwendung
Der PM/PH ist ein Druckschalter zur Überwachung des Drucks von flüssigen oder gasförmigen Medien.
Technische Daten
Ausgang: | PM-001/010: 1 Schliesser 48V AC/0,5 A PH1: Wechsler 250V AC |
Druckfestigkeit: | siehe Tabelle |
Einstellbereich: | siehe Tabelle, einstellbar mit Schraubenzieher von oben |
Anschlussart: | PM-001/010 Flachstecker 6,3 DIN 46224 Form A PH1: Stecker DIN43650-A / ISO 4400) |
Medientemperatur: | PM-001: -30...+100°C PH1: -20...+80°C |
Außengewinde: | PM-001: R 1/8“, Stahl verzinkt PH1: G 1/8“ A, Stahl verzinkt |
Medienberührende Teile: | PM-001/010: Messing PH1: NBR, Stahl verzinkt |
zulässiger Luftdruck: | < 90% r.H., nicht kondensierende Luft |
Schutzart: | PM-001: IP65 / Klemmen: IP00 PH1: IP65 |
![](https://www.eap-electric.at/wp-content/uploads/2021/08/PM-001-010.png)
![](https://www.eap-electric.at/wp-content/uploads/2021/08/PM-001-010.png)

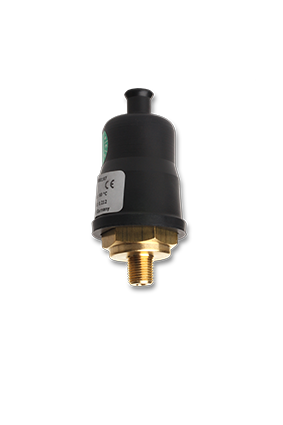

PM-001/010
