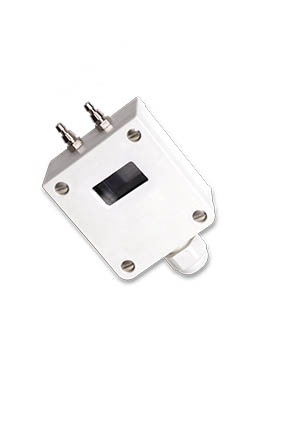

DFL
Druck- und Differenzdruckmessumformer, mit aktivem Ausgang und 8 umschaltbaren Messbereichen
Anwendung
Der DFL ist ein Differenzdruckmessumformer und dient zur Messung von Über-, Unter- oder Differenzdruck in der Luft. Das piezorestistive Messelement garantiert eine hohe Zuverlässigkeit und Genauigkeit. Der Einsatz der Druckfühler erfolgt in der Reinraum-, Medizin- und Filtertechnik, in Lüftungs- und Klimakanälen, in Spritzkabinen, in Großküchen, zur Filterüberwachung und Füllstandsmessung oder zur Ansteuerung von Frequenzumrichter. Das Messmedium ist Luft (nicht kondensierend) oder gasförmige, nicht aggressive, nicht brennbare Medien.
Technische Daten
| Spannungsversorgung: | 24V AC/DC bei Ausgang 0-10V 15-30V DC bei Ausgang 4...20mA |
| Ausgangssignal: | 0-10V oder 4...20mA |
| Messbereiche: | 8 umstellbare Messbereiche (siehe Tabelle) |
| Medientemperatur: | -20...+50°C |
| Schaltungsart: | 2- oder 3-Leiteranschluss |
| Druckanschluss: | 4/6 x 11mm (Schläuche Ø = 4/6mm) |
| Druckart: | Differenzdruck |
| Medium: | Luft, nicht aggressive, nicht brennbare Gase |
| Langzeitstabilität: | ±1,5% pro |
| Anstiegszeit: | ca. 0,05s |
| Hysterese: | 0,1% v.EW, Bereiche 25, 50, 100Pa: 1 Pa medienberührende Teile: MS, Ni, Nylon, PU, Si |
| Temp. Driftwerte: | ±2,5% v. EW |
| Stromaufnahme: | < 20mA |
| Linearität: | ±0,8% v. EW |
| Anschlusskopf: | Kunststoff, Werkstoff Polyamid, 30% glaskugelverstärkt, mit Schnellverschlussschrauben, Farbe reinweiß (ähnlich RAL 9010) |
| Abmaße: | 70 x 62 x 37 mm |
| Elektrischer Anschluss: | 0,14 - 1,5 mm² über Schraubklemmen |
| Kabelverschraubung: | M16, mit Zugentlastung |
| Feuchte: | < 95 % r. H., nicht kondensierende Luft |
| Schutzklasse: | III (nach EN 60 730), Schutzart: IP 65 (nach IEC 529) |
| Normen: | CE-Konfirmität, elektromagnetische Verträglichkeit nach EN 61 326 +A1+A2 EMV Richtlinie 89/336/EWG |
