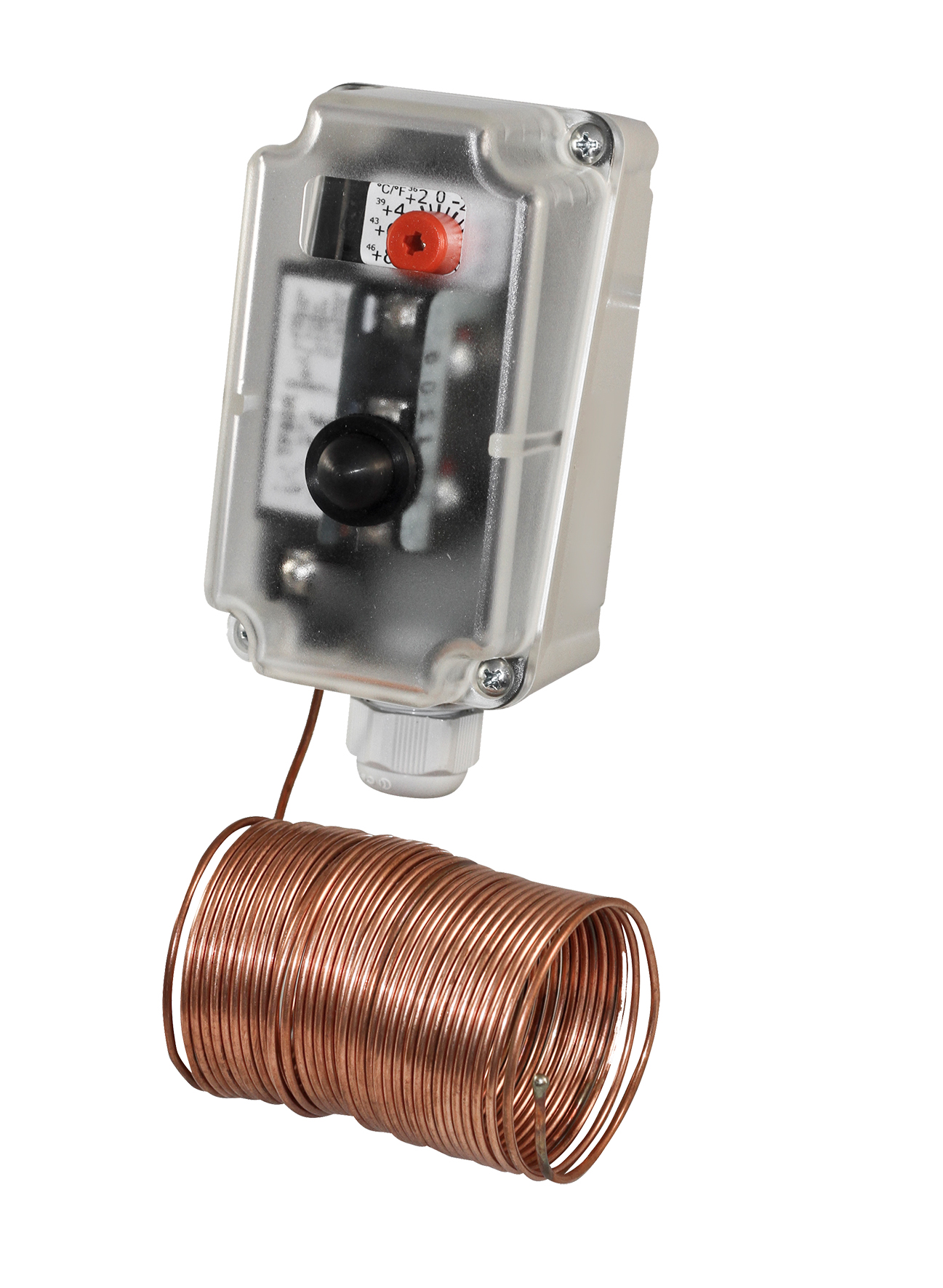

TF
Frostschutzthermostat, einstufig
Anwendung
Das TF ist ein Thermostat zur Sicherung von Wärmetauschern, Wasserkreislaufsystemen und Heizregistern gegen Einfrieren. Alle Geräte sind eigensicher und haben eine plombierbare Sollwerteinstellung.
Technische Daten
| Schaltvermögen: | 15 (8) A; 12..250V AC |
| Einstellbereich: | -10...+10°C / 14°...50°F, voreingestellt auf +5°C fallend |
| Schaltdifferenz: | 2 K |
| Kontakt: | staubgekapselter Mikroschalter als einpoliger, potentialfreier Umschalter (Wechsler) |
| Fühler und Kapillare: | aus Kupfer, auf der gesamten Länge aktiv |
| Prozessanschluss: | mittels Montageklammern DBZ-05 (sind im Lieferumfang enthalten) |
| Elektrischer Anschluss: | 0,14 - 1,5 mm² über Schraubklemmen |
| Gehäuse: | ABS-Unterteil (Acrylnitril-Butadien-Styrol) V0, mit Polykarbonat-Deckel |
| Abmaße: | 140 x 62 x 65mm inkl. Kabelverschraubung |
| Gehäusetemperatur: | max. +55°C |
| Kapillartemperatur: | max. +150°C |
| Schutzklasse: | I (nach EN 60 730) |
| Schutzart: | IP 65 (nach IEC 529) Kabelverschraubung mit Zugentlastung, M 20 x 1,5 |
| Normen: | CE-Konformität EMV Richtlinie 2004/108/CE Niederspannungsrichtlinie 2006/95/CE |
| Einbauort: | das Gehäuse muss so installiert sein, dass die Umgebungstemperatur am Gehäuse nicht kleiner werden kann, als der eingestellte Sollwert am Regler. |

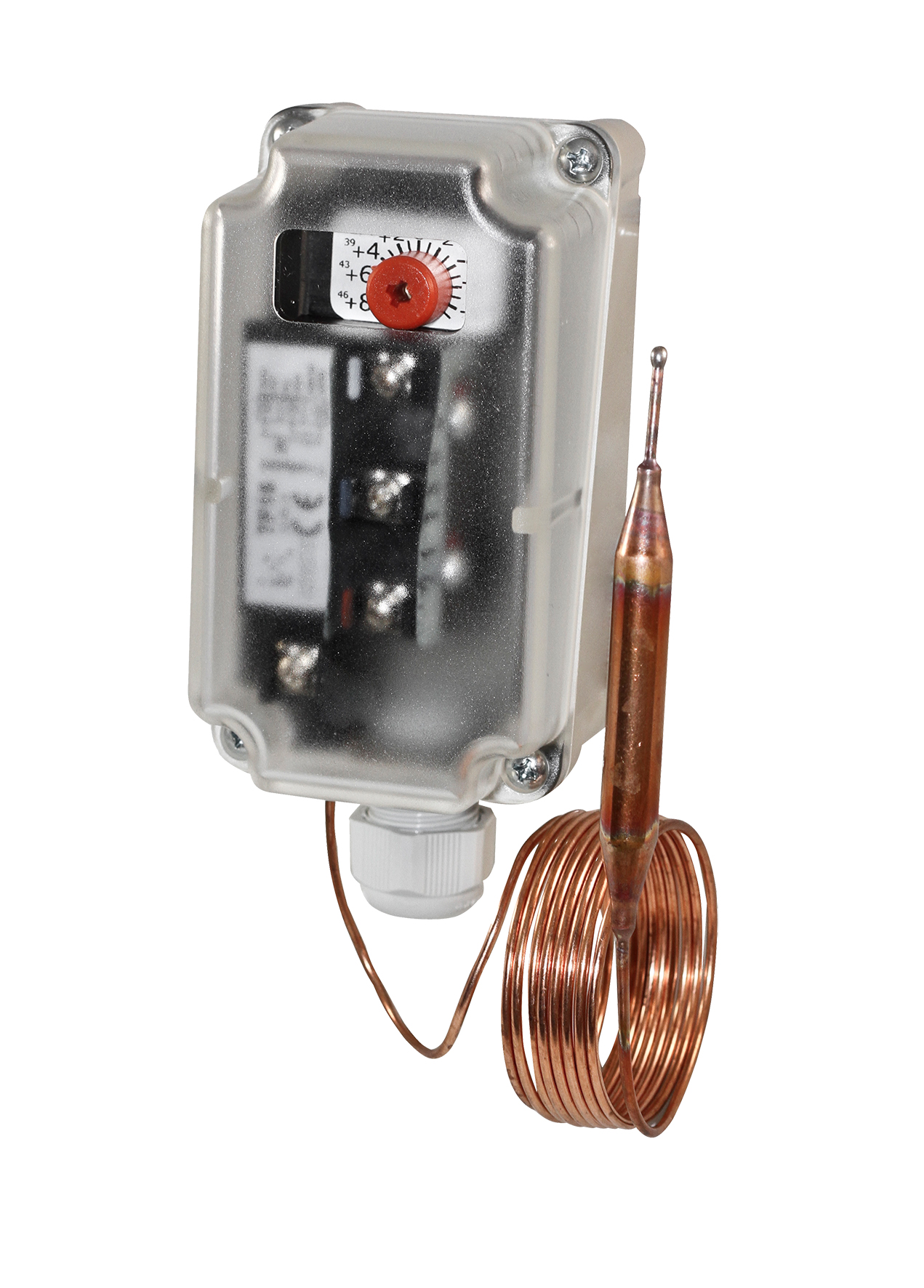

| Zusatzanwendung: | Der TF-18 ist auch für die Überwachung von Flüssigkeiten geeignet, der Einbau des Fühlerrohrs kann in eine Tauchhülse erfolgen. |
| Funktion: | Kontakte 1-2 (Rot-Weiß) öffnen bei Temperaturabfall auf den eingestellten Wert. Gleichzeitig schließen die Kontakte 1-4 (RotBlau) und können als Signalkontakt ver- wendet werden. |
