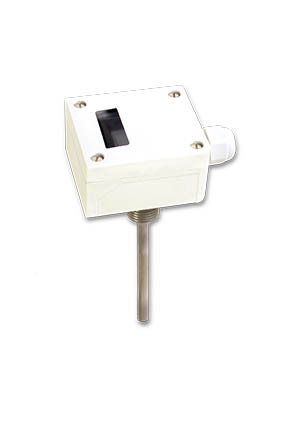

ETM 2, inkl. Tauchhülse aus Edelstahl
Einschraubtemperaturmessumformer, mit aktivem Ausgang
Anwendung
Der ETM 2 ist ein Einschraubtemperaturmessumformer im Gehäuse IP65 mit Schnellverschlussschrauben. Zur Erfassung der Temperatur von aggressiven Flüssigkeiten oder Gasen. Der Einsatz erfolgt in Rohrleitungen, in der Heizungstechnik, in Speichern, Fernwärmekompaktstationen, Warm- und Kaltwasseranlagen, Öl-, Schmierkreislaufsystemen, im Maschinen-, Apparate- und im Anlagenbau sowie im gesamten Industriebereich.
Technische Daten
| Spannungsversorgung: | 0-10V 24V AC/DC , 4...20mA 24V DC ±20% |
| Sensor: | PT1000 DIN EN 60751 Klasse A |
| Messbereiche: | mit Dip Schalter einstellbar, siehe Tabelle |
| Umgebungstemperatur: | Messumformer -30 ... +60°C |
| Schaltungsart: | 2-Leiteranschluss |
| Prozessanschluss: | Einschraubgewinde mit G 1/2“ |
| Tauchhülse: | Edelstahl, 1.4571, V4A, G 1/2“, SW 27, Ø = 8mm |
| Schutzrohr: | Edelstahl, 1.4571, V4A, Ø = 6mm |
| Anschlusskopf: | aus Kunststoff, Werkstoff Polyamid, 30% glaskugelverstärkt, mit Schnellverschlussschrauben, Farbe reinweiß (ähnlich RAL 9010) |
| Abmaße: | 70 x 62 x 37 mm |
| Elektrischer Anschluss: | 0,14 - 1,5 mm² über Schraubklemmen |
| Kabelverschraubung: | M16, mit Zugentlastung |
| Isolationswiderstand: | ≥ 100 MΩ, bei 20°C (500V DC) |
| Feuchte: | < 95 % r. H., nicht kondensierende Luft |
| Schutzklasse: | III (nach EN 60 730) |
| Schutzart: | IP 65 (nach IEC 529) |
| Genauigkeit: | siehe techn. Datenblatt Messumformer |
| Normen: | CE-Konformität, elektromagnetische Verträglichkeit nach EN 61 326 + A1 + A2, EMV Richtlinie 89/336/EWG |
