EDS3
escodrives Frequenzumrichter Schutzart IP20 & IP66
Anwendung
Der EDS3 ist ein Frequenzumrichter (Motornennleistung von 0,4kW – 37kW) zur stufenlosen Drehzahlregelung von Asynchronmotoren und wird für Pumpen und Lüfter verwendet. Zu den weiteren Anwendungsgebieten gehören die Industrie (Förder- und Mischtechnik), Hubanwendungen, Verpackungsmaschinen, Werzeugsmaschinen und Kompressoranwendungen. Die präzise Motorsteuerung ist bereits in der Werkseinstellung eingestellt. Durch intelligente Makro-Funktionen reduziert sich der Programmieraufwand erheblich. Mit nur 60 Parametern werden komplexe Einstellungen realisiert. Auch in Schutzart IP66 erhältlich.
Technische Daten
| Netzanschluss: | 1 x 200-240V +10%, 50/60 Hz ±5% 3 x 380-500V +10%, 50/60 Hz ±5% |
| Ausgangsspannung: | 0,0V bis max. Eingangsspannung |
| Ausgangsfrequenz: | 0..500Hz (Auflösung 0,01Hz) |
| Strom bei Überlast: | 150% für 60 s, 175% für 2,5 s |
| Betriebsart: | Lineare U/f-Kennlinie, Energiesparfunktion, sensorlose Vektorregelung (Induktions-, Permanentmagnet-, bürstenlose Gleichstrom-, Synchron-Reluktanz-, Line-Start Permantentmagnet-Motoren) |
| Taktfrequenz: | 4-32kHz effektiv |
| Bremschopper: | integriert ab 2,2kW |
| Schnittstellen intern: | Modbus®-RTU, CANopen® |
| Sollwertregelung analog: | 0-10V, 10-0V; 0-20mA, 20-0mA; 4-20mA, 20-4mA |
| Sollwertregelung digital: | Motorpotentiometer, Tastatur, Modbus®-RTU, CANopen®, EthernNet/IP, Festfrequenzen, diverse Feldbusanbindungen optional |
| Spannungsversorgung: | 24V DC (100mA), kurzschlussfest; 10V DC (10mA) für Potentiometer |
| Programmierbare Eingänge: | 4 (2) x digital , 2 (1) x analog konfigurierbar |
| Digitaleingänge: | 8-30V DC interne oder externe Versorgung Antwortzeit: < 4ms |
| Analogeingänge: | Auflösung: 12Bit, Reaktionszeit: < 4ms, Genauigkeit ± 2% des Skalenendwerts, Parameter einstellbar für Skalierung und Offset |
| Programmiebare Ausgänge: | 1x analog / 1 x digital konfigurierbar, 1 Relais |
| Relaisausgänge: | max. Spannung: 250V AC/6A; 30V DC/5A; optional erweiterbar |
| Analogausgänge: | 0...10V, max. 20mA |
| EMV-Filter: | integriert (IEC61800-3 Kategorie C1) |
| Betriebstemperatur: | -10 bis +50°C |
| Max. Luftfeuchtigkeit: | 95% nicht kondensierende Luft |
| Schutzart: | IP20 oder IP66 |

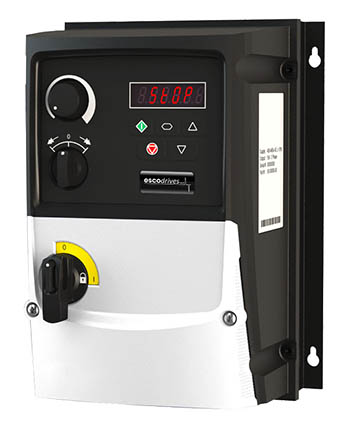

EDS3 IP66S1
