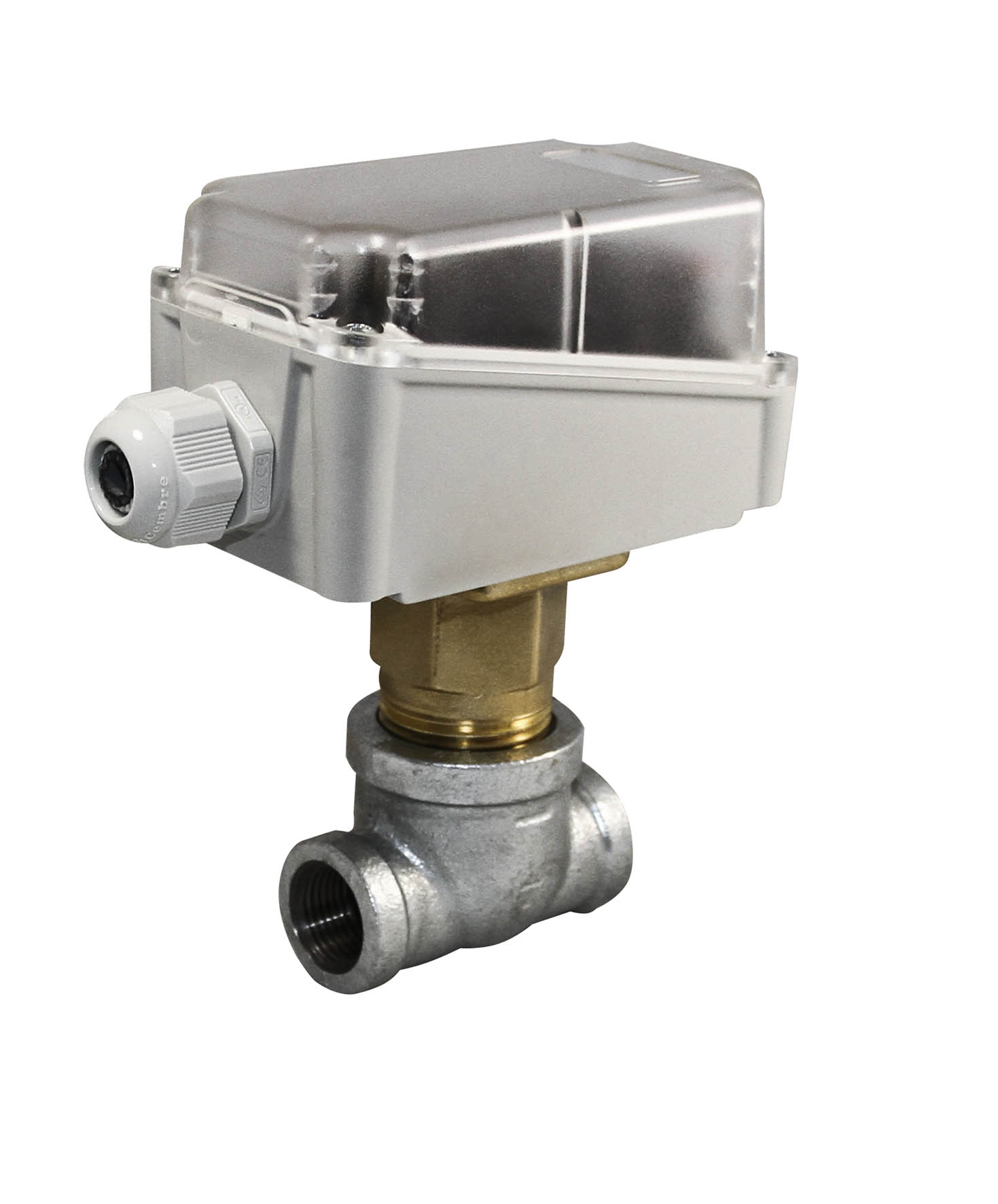

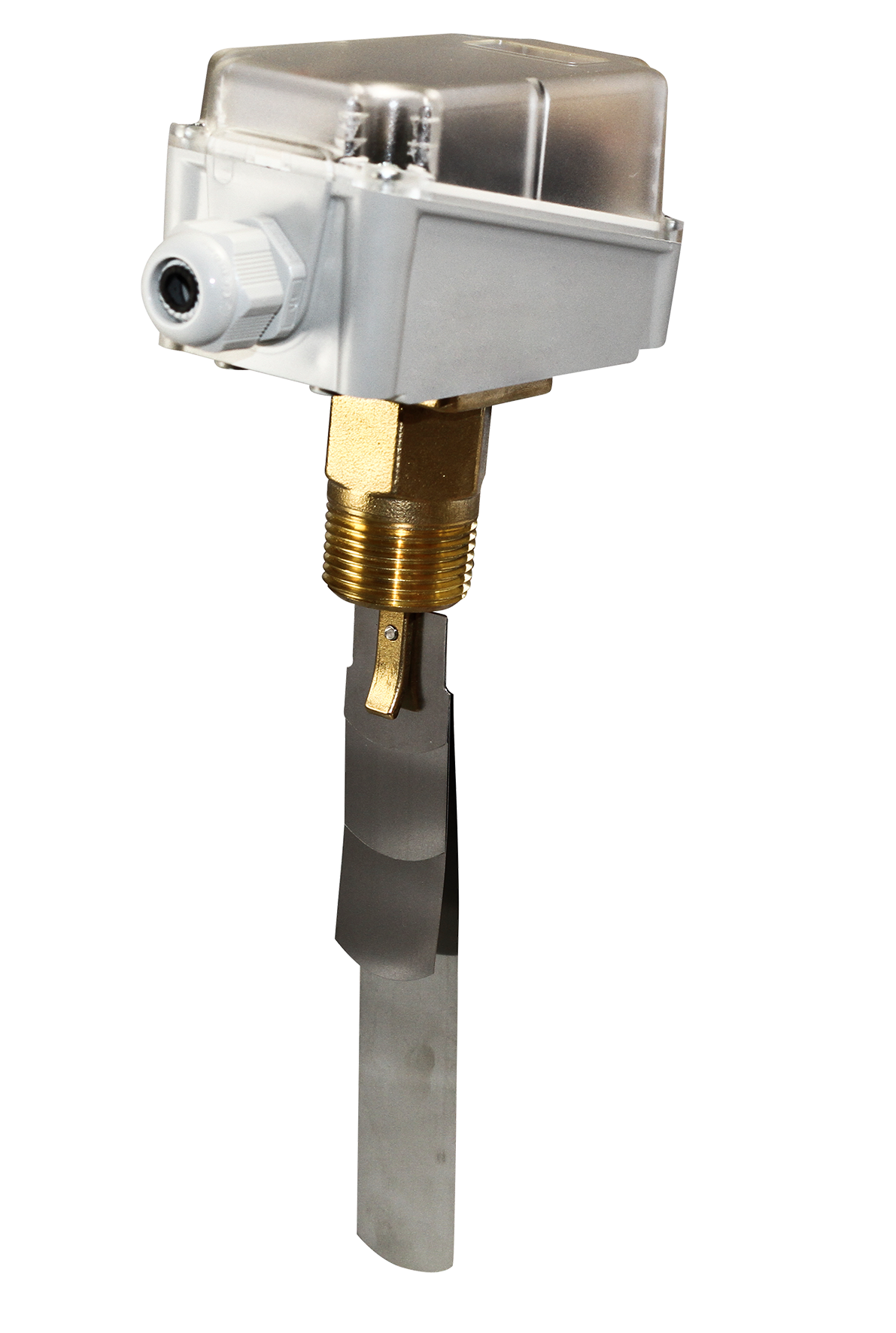

SF
Strömungswächter, mechanisch mit Paddel
Anwendung
Der SF ist ein Strömungswächter für flüssige und gasförmige Medien in Rohrleitungen, hydraulischen Systemen von 1/2“ bis 8“ Durchmesser, als Durchflusswächter oder Wassermangelsicherung z.B. für Pumpen in Öl und Kühlkreisläufen, Kältemaschinen, Verdampfern, Kompressoren und Wärmetauschern.
Technische Daten
| Schaltvermögen: | 15 (8) A; 24...250V AC |
| Kontakt: | staubgekapselter Mikroschalter als einpoliger, potentialfreier Umschalter |
| Gehäuse: | ABS-Unterteil (Acrylnitril-Butadien-Styrol) V0, mit Polykarbonat-Deckel , Grundkörper Stahl verzinkt, Einschraubkörper: Messing oder Edelstahl (siehe Tabelle) |
| Gehäusetemperatur: | -40°...+85°C, max.Mediumtemp.:-40...+120°C |
| Abmessungen: | 140 x 62 x 65 mm |
| Paddel: | Edelstahl, V4A, 1.4401 |
| Elektrischer Anschluss: | 0,14 - 1,5 mm² über Schraubklemmen |
| Schutzklasse: | I (nach EN 60 730) |
| Schutzart: | IP 65 (nach IEC 529) |
| Funktion: | Kontakte 1-2 (rot-weiß) öffnen bei Strömungsabfall auf den eingestellten Wert. Kontakte 1-4 (rot-blau) schließen gleichzeitig und können als Signalkontakt verwendet werden. Das Gerät ist werkseitig auf den minimalen Abschaltwert eingestellt, durch Rechtsdrehen der Bereichsschraube kann dieser erhöht werden. |
| Montage: | Einbau senkrecht in eine waagrechte Rohrleitung. T-Stück Rx“ nach DIN 2950. Beruhigungsstrecke min. 5-facher Rohrdurchmesser vor- und hinter dem Paddel. |
| Prozessanschluss: | Einschraubgewinde 1“ |
| Anbauverschraubung: | M16 |
