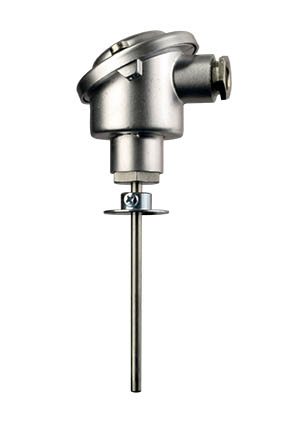

KTF B inkl. Montageflansch
Kanaltemperaturfühler/Luftkanalfühler, mit passivem Ausgang
Anwendung
Der KTF B ist ein Kanaltemperaturfühler mit Gehäuse Form B, Werkstoff Aluminium, Schutzart IP54. Zur Erfassung der Temperatur von gasförmigen Medien, z.B. in Lüftungs- und Klimakanälen.
Technische Daten
| Messbereiche: | - 50 ...+150 °C (Tmax LM235Z = 125°C) |
| Sensoren: | Sensoren passiv siehe Datenblätter (optional auch mit zwei Sensoren) |
| Schaltungsart: | 2- Leiteranschluss (optional 3- oder 4-Leiteranschluss) |
| Messstrom: | siehe Widerstandstabelle |
| Schutzrohr: | Edelstahl, 1.4571, V4A, Ø = 6mm |
| Anschlusskopf: | Form B, Werkstoff Aluminium Farbe weißaluminium (ähnlich RAL9006) Umgebungstemperatur -20/+100°C M 20 x 1,5 |
| Elektrischer Anschluss: | 0,14 - 2,5 mm² über Schraubklemmen auf Keramiksockel |
| Prozessanschluss: | mittels Flansch, Stahl verzinkt (ist im Lieferumfang enthalten) |
| Isolationswiderstand: | ≥ 100 MΩ, bei 20 °C (500V DC) |
| Feuchte: | < 95 % r. H., nicht kondensierende Luft |
| Schutzklasse: | III (nach EN 60 730) |
| Schutzart: | IP 54 (nach IEC 529) |
