ESTF B
Einschraubtemperaturfühler, mit passivem Ausgang
Anwendung

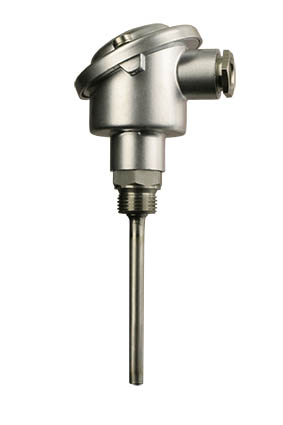

Der ESTF B ist ein Einschraubtemperaturfühler mit Gehäuse Form B, Werkstoff Aluminium, Schutzart IP54. Zur Erfassung der Temperatur von flüssigen und gasförmigen Medien.
Technische Daten
| Messbereich: | 50 ...+180 °C
(Tmax NTC = 150°C, Tmax KTY = 150°C) |
| Sensoren: | Sensoren passiv siehe Datenblätter (optional auch mit zwei Sensoren) |
| Schaltungsart: | 2- Leiteranschluss (optional 3- oder 4-Leiteranschluss) |
| Messstrom: | siehe Widerstandstabelle |
| Prozessanschluss: | Einschraubgewinde mit G 1/2“ |
| Schutzrohr: | Edelstahl, 1.4571, V4A, SW27, Ø = 9mm |
| Anschlusskopf: | Form B, Werkstoff Aluminium, Farbe weißaluminium (ähnlich RAL9006). Umgebungstemperatur -20/+100°C M 20 x 1,5 |
| Kabelverschraubung: | M16, mit Zugentlastung |
| Elektrischer Anschluss: | 0,14 - 1,5 mm² über Schraubklemmen, auf Keramiksockel |
| Isolationswiderstand: | ≥ 100 MΩ, bei 20 °C (500V DC) |
| Max. Druck Schutzrohr: | 40 bar |
| Feuchte: | < 95 % r. H. |
| Schutzklasse: | III (nach EN 60 730) |
| Schutzart: | IP 54 (nach IEC 529) |
